Fußanalyse: Fußvermessung für die Skischuhberatung

Diese Software habe ich für den BootDoc-Fußscanner von Muskelkater Sport Köln geschrieben. Der Kunde stellt sich auf eine Glasplatte, eine Kamera darunter vermisst beide Füße in einem Durchgang, und die Software empfiehlt die passende Skischuhgröße. Dazu bestimmt sie Leistenbreite, Ferse und Fußgewölbe.

Im Einsatz bei Muskelkater Sport
Oberfläche der Fußanalyse in der Ansicht Analyse: Kacheln für Skischuhgröße, Vergleich links und rechts, Leistenbreite, Ferse, Fußgewölbe und Einlage; rechts die empfohlene Skischuhgröße 27,0/27,5 mit EU 41, UK 7,5 und US 8,5 beziehungsweise 9,5.
Die Auswertung einer Beispielmessung mit erfundenen Werten.

Was die Fußanalyse ermittelt

GrößeDie Software empfiehlt die Skischuhgröße und nennt dazu Mondopoint sowie die Größe nach EU, UK und US.
BreiteSie bestimmt die Leistenbreite, also wie weit der Schuh sein sollte, von schmal bis extra weit.
FormSie beschreibt Ferse und Fußgewölbe und gibt einen Hinweis, ob eine Einlage sinnvoll sein kann.
Beide FüßeBeide Füße werden in einem Durchgang gemessen und miteinander verglichen.
VerlässlichIst eine Messung unsicher, zeigt die Software keine Größe an, statt eine falsche zu nennen.
Im LadenIm Laden läuft sie ohne Betreuung und hält sich selbst auf dem neuesten Stand.

So läuft eine Messung ab

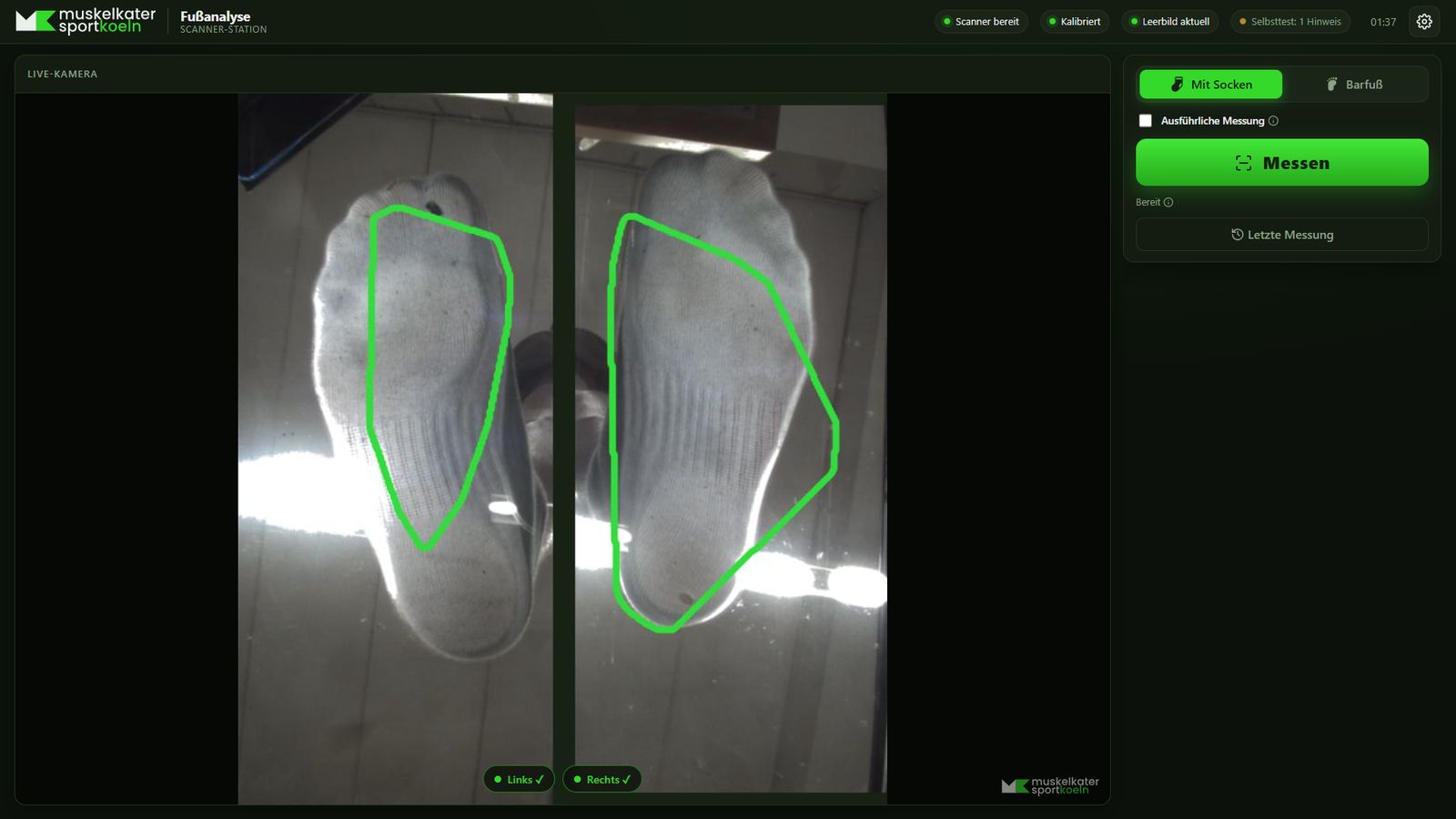

Die Bedienung kommt mit einem Knopf aus. Was zu tun ist, zeigt die Software direkt im Live-Bild der Kamera.

Schritt 1

Aufstellen

Der Kunde stellt sich auf die Glasplatte. Zeigt die Anzeige Grün, steht er richtig, bei Orange erscheint ein Hinweis zur Korrektur.

Schritt 2

Start

Die Messung beginnt von selbst, sobald beide Füße ruhig stehen. Man kann sie auch per Knopf starten.

Schritt 3

Aufnahme

Es gibt eine schnelle und eine ausführliche Aufnahme. Vorher stellt sich die Belichtung auf die Füße ein.

Schritt 4

Ergebnis

Das Ergebnis lässt sich als Analyse, als Fußansicht oder als Kamerabild ansehen und als Messblatt ausdrucken.

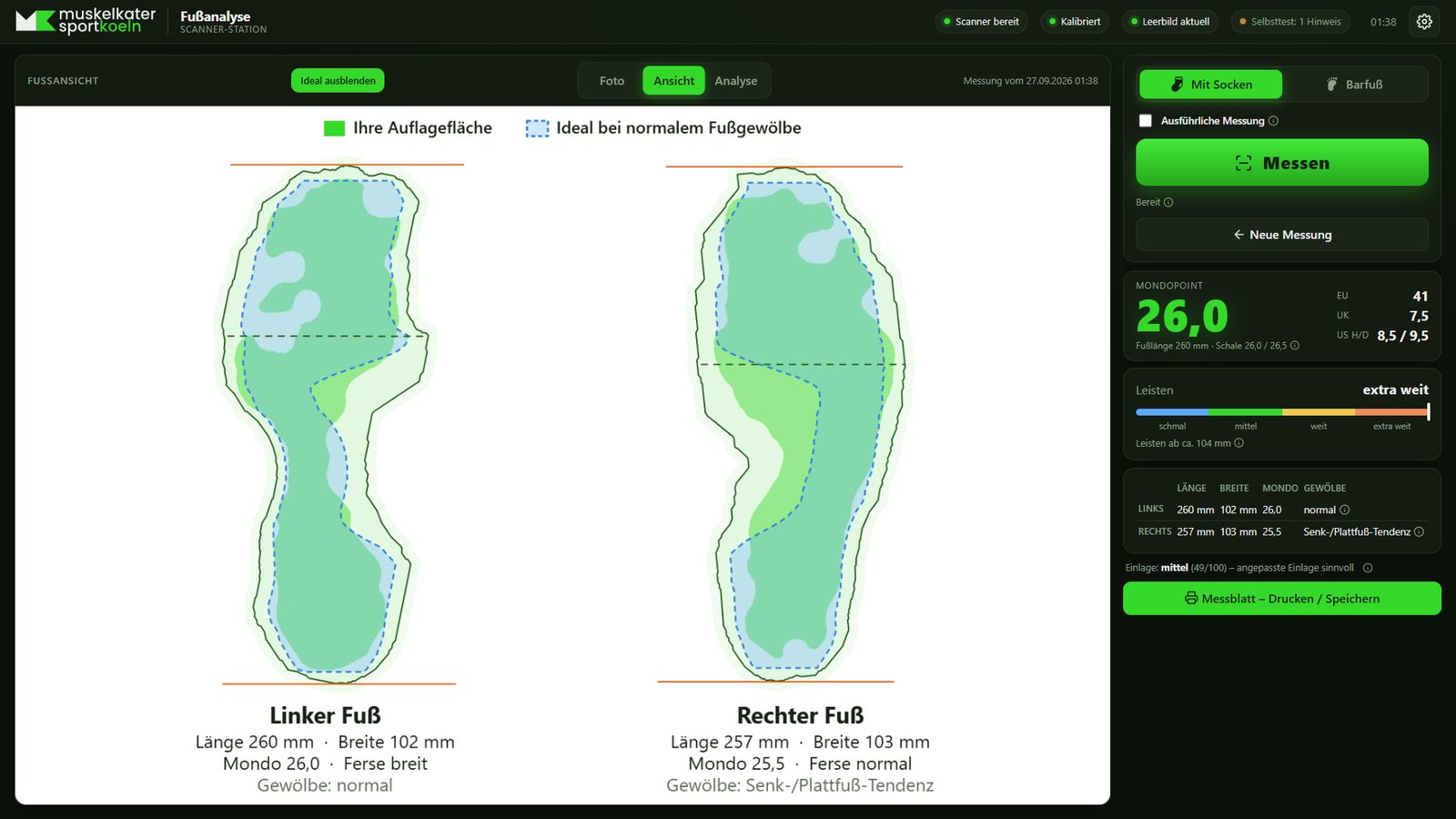

Fußansicht einer Barfußmessung: Umrisse beider Füße mit der Auflagefläche in Grün, darüber gestrichelt in Blau die Auflagefläche bei normalem Fußgewölbe, darunter Länge, Breite, Mondo, Ferse und Gewölbe je Fuß.
In der Fußansicht ist zum Vergleich die Auflagefläche bei normalem Gewölbe eingeblendet.
Wenn eine Messung unsicher ist
  • Fehlt ein Fuß, weichen links und rechts stark ab oder hat sich jemand bewegt, zeigt die Software keine Größen.
  • Stattdessen nennt sie den betroffenen Fuß und was zu tun ist, etwa die Ferse ganz auf die Platte zu stellen.
  • Stimmen die Bilder beim Gewölbe nicht überein, steht dort „nicht sicher bestimmbar“ statt eines Werts.

Diese Werte liefert die Messung

Die Größe richtet sich nach dem längeren Fuß, die Leistenbreite nach dem breiteren.

SkischuhgrößeDie empfohlene Schalengröße ist die Fußlänge plus 1 cm, gerundet auf ganze Zentimeter.
MondopointDer gemessene Wert im Größensystem für Skischuhe, in halben Größen.
StraßenschuhgrößeDie Schuhgröße nach EU, UK und US, jeweils für Damen und Herren.
LeistenbreiteDie Weite des Schuhs, von schmal bis extra weit.
FerseDie Ferse wird als schmal, normal oder breit eingestuft.
FußgewölbeAls Tendenz Hohlfuß, normal oder Senk- bzw. Plattfuß. Dieser Wert wird nur barfuß ermittelt.
Links und rechtsDie Werte jedes Fußes und die Unterschiede zwischen beiden.
EinlageEin Hinweis in drei Stufen, ob eine Einlage sinnvoll sein kann. Nur barfuß.
MessblattAlle Werte auf einer A4-Seite zum Mitnehmen.
Messen mit Socken oder barfuß

Mit Socken liefert die Messung Größe, Breite, Leisten und Ferse. Gewölbe und Einlagen-Hinweis gibt es nur barfuß, weil die Socke die Auflagefläche verdeckt.

Messblatt im A4-Format: oben das Logo von Muskelkater Sport, darunter die Umrisse von linkem und rechtem Fuß mit Länge, Breite, Mondo, Ferse und Gewölbe, unten Mondopoint 26,0, empfohlene Schale 27,0/27,5, Leisten extra weit sowie EU 41, UK 7,5 und US 8,5/9,5.
Messblatt einer Beispielmessung mit erfundenen Werten.

Alle Werte sind Richtwerte für die Beratung im Laden und keine medizinische Diagnose.

So läuft die Software im Laden

Die Fußanalyse steht im Verkaufsraum und läuft dort ohne Betreuung.

Kiosk-ModusDie Software läuft im Vollbild, der Zugriff auf Windows bleibt gesperrt.
ZugriffsschutzEinstellungen ändern oder das Programm beenden kann nur, wer die PIN kennt.
StartDas Programm startet mit Windows. Ein Selbsttest prüft dabei Kamera, Kalibrierung, Licht und Speicherplatz.
KalibrierungDie Kalibrierung startet von selbst, sobald zwei Blätter mit Schachbrettmuster auf der Platte liegen.
LichtWechselndes Licht im Raum gleicht die Software selbst aus.
AktualisierungNeue Versionen werden beim Start automatisch eingespielt. Klappt dabei etwas nicht, läuft die alte Version weiter.
FernwartungProtokoll und Zustand sind regelmäßig aus der Ferne einsehbar.

Technischer Aufbau

Die Fußanalyse ist ein Windows-Programm in Python. Die Kamera steuert sie über einen eigenen Treiber, die Bilder wertet sie mit OpenCV und einem Bildmodell aus. Die Oberfläche läuft im Browser.

Schaubild des Scanners: zwei Füße auf einer geteilten Glasplatte, darunter die Kamera mit ihrem Blickfeld nach oben, per Kabel verbunden mit einem Laptop, der das Ergebnis zeigt.
Die Füße stehen auf der Glasplatte, die Kamera sitzt darunter, ausgewertet wird am Laptop.
Wie die Vermessung funktioniert
  • Ein eigener Treiber spricht die Kamera des Scanners direkt über USB an.
  • Zur Kalibrierung liegen ausgedruckte Schachbretter auf beiden Plattenhälften. Daraus berechnet die Software eine maßstabsgetreue Draufsicht.
  • Ein Bildmodell erkennt den Umriss des ganzen Fußes, barfuß und in Socken jeder Farbe. Es läuft ohne Internet auf dem Laden-PC.
  • Vor den Messbildern stellt sich die Kamera auf den Fuß ein. Überstrahlte Stellen ergänzt eine kurz belichtete Zusatzaufnahme.
  • Für jede Messung nimmt die Software mehrere Bilder auf. Von Hand nachgemessene Füße liefern eine Korrektur, und ein gedruckter Testfuß dient zur Kontrolle.

Aktueller Stand

EinsatzDie Software läuft am Fußscanner von Muskelkater Sport Köln.
VerfügbarkeitSie ist eine Einzelanfertigung für dieses Gerät und kein fertiges Produkt.
Verwandte Projekte Kontor und der Onlineshop für dasselbe Geschäft.

BootDoc ist eine Marke ihres Inhabers und wird hier nur zur Bezeichnung des Geräts genannt. Die Fußanalyse ist eine eigene Entwicklung und steht in keiner Verbindung zum Hersteller des Scanners.

Die Bildschirmfotos zeigen eine Beispielmessung mit erfundenen Werten.
