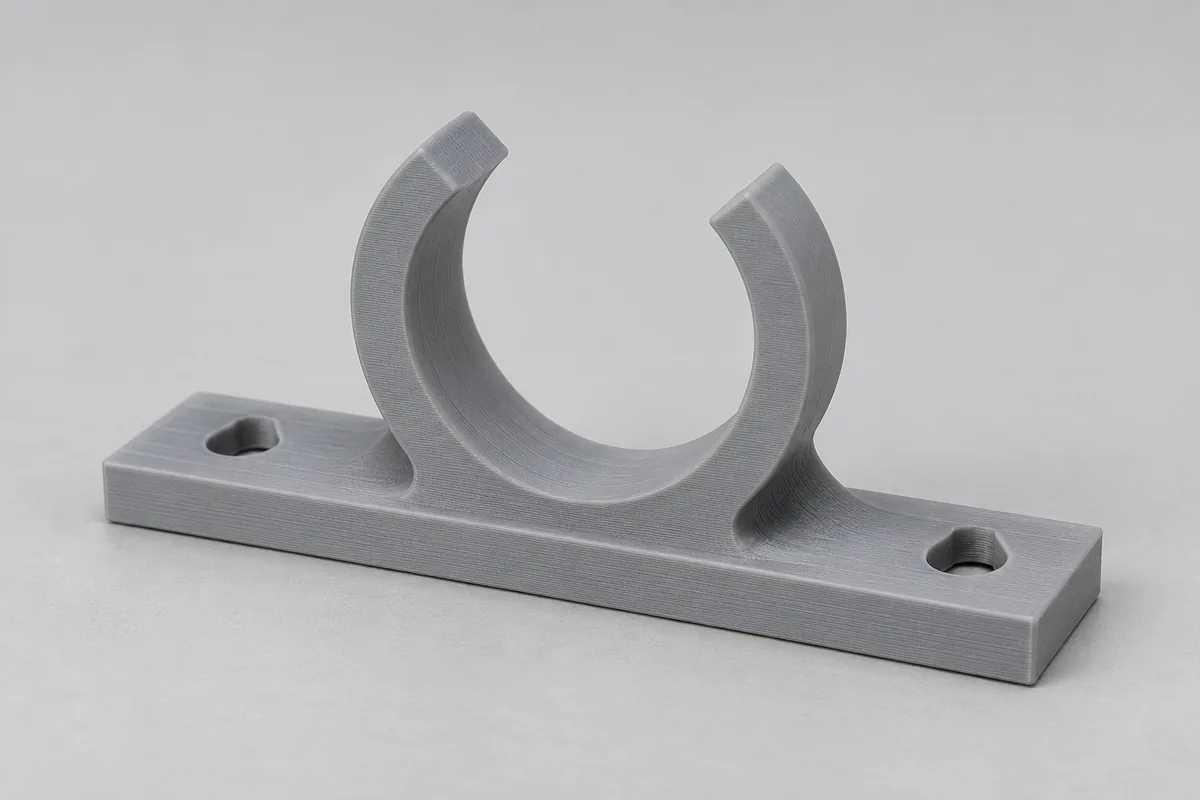

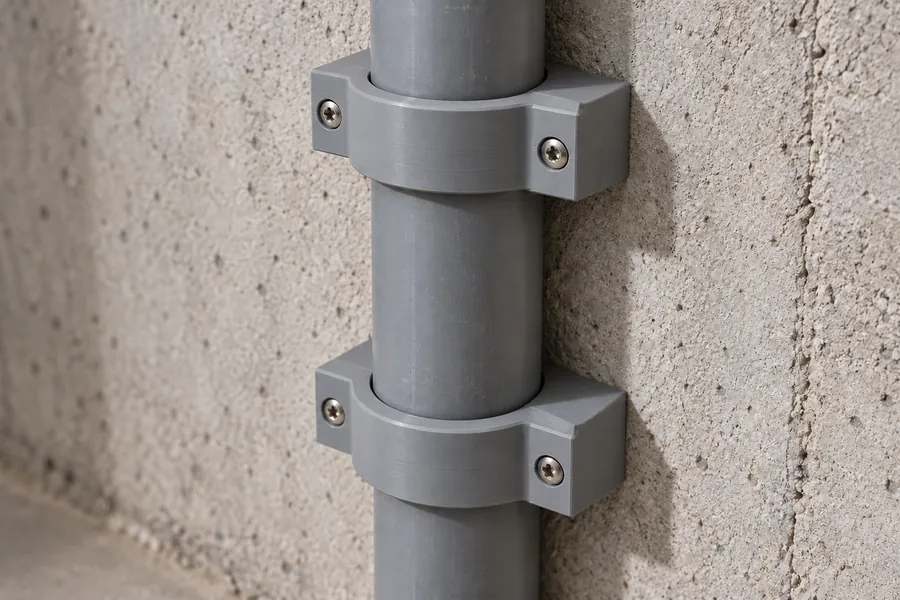

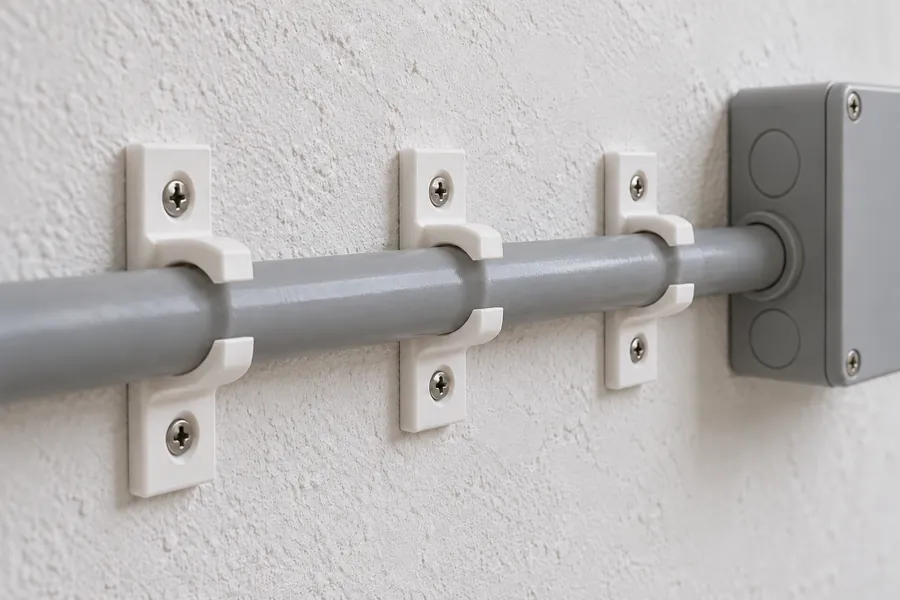

Mit KI erzeugte Beispielbilder in einer kleinen und einer großen Größe, keine Fotos von Drucken.
So funktioniert der Generator
Messen Sie zuerst den Außendurchmesser des Rohrs oder Kabels, am besten mit einem Messschieber. Für ein Kabelbündel nehmen Sie den Durchmesser des ganzen Bündels. Dann wählen Sie die Bauart. Ein Clip wird an die Wand geschraubt oder geklebt, das Rohr drücken Sie danach einfach hinein. Eine Schelle besteht aus zwei Teilen: Das Unterteil liegt an der Wand, das Oberteil kommt über das Rohr, und dieselben Schrauben halten beide Teile und die ganze Schelle an der Wand.
Mit dem Sitz legen Sie fest, wie fest das Rohr gehalten wird. „Passend“ macht die Öffnung 0,3 mm größer als das Rohr, „Locker“ 1 mm größer, damit sich das Rohr noch verschieben lässt. „Klemmend“ macht sie 0,5 mm kleiner, sodass der Halter das Rohr festhält. Mit der Anzahl setzen Sie mehrere Rohre oder Kabel nebeneinander in einen Halter.
Im Modus „Einfach“ legt der Generator Wandstärke, Breite, Laschen und Senkung passend zum Rohr und zur Schraube fest. Im Modus „Profi“ stellen Sie diese Werte selbst ein, ebenso das Spiel in Millimetern, die Öffnung des Clips und den Spalt zwischen den Teilen der Schelle. Beim Wechsel zwischen den Modi bleiben Ihre Eingaben erhalten.
Schelle zum Verschrauben
Bei der Schelle bleibt zwischen Unterteil und Oberteil ein Spalt von 1 mm. Beim Anziehen der Schrauben schließt er sich, und die Schelle klemmt das Rohr fest. Die Schrauben gehen durch beide Laschen bis in die Wand, deshalb sind sie länger als beim Clip. Der Generator zeigt die passende Länge unter der Vorschau an.
Wie die Schelle gedruckt wird
Die STL-Datei liegt bereits so, wie sie gedruckt werden soll: mit der Vorderseite auf dem Druckbett, so wie die Zeichnung sie zeigt. Jede gedruckte Schicht ist dann ein ganzer Ring. Der Clip federt beim Einklipsen in Richtung der Schichten und bricht nicht so leicht entlang einer Schichtgrenze. Bei der Schelle liegen beide Teile nebeneinander in einer Datei.
Die Schraubenlöcher liegen in dieser Lage waagerecht. Sie bekommen oben ein kleines Dach mit 45° Neigung, damit sie ohne Stützmaterial sauber werden. Unter dem Download zeigt der Generator an, ob Stützen nötig sind.
Schrauben und Montage
Die Schrauben sitzen in Laschen links und rechts vom Ring. Die Laschen sind so lang, dass zwischen Senkung und Ring mindestens 1,2 mm Material bleiben. Für Holz, Dübel und Spanplatte nehmen Sie eine Holz- oder Spanplattenschraube mit Senkkopf. Die Schraubenlänge rechnet der Generator aus der Dicke unter dem Kopf plus fünfmal dem Schraubendurchmesser und rundet auf eine übliche Länge auf.
Bei großen Rohren steht der Ring nah am Schraubenkopf. Der Generator prüft deshalb, ob ein kleiner oder großer Schraubendreher und ein Akkuschrauber gerade an den Kopf kommen. Mit „Montage zeigen“ sehen Sie das als Animation in der Vorschau.
Wie belastbar die Schelle ist
Für Rohrschellen zeigt der Generator keine Traglast an. Wie fest ein Clip hält, hängt stark vom Sitz, vom Material und vom Druck ab. Das Gewicht eines Rohrs tragen vor allem die Schrauben und Dübel, und die rechnet der Generator nicht. Setzen Sie bei schweren oder heißen Rohren lieber Schellen aus Metall ein und verwenden Sie gedruckte Schellen nicht für sicherheitsrelevante Leitungen.
Häufige Fragen
Welches Material eignet sich für einen Clip?
PETG ist voreingestellt, weil es zäher ist als PLA und beim Einklipsen weniger leicht bricht. PLA geht auch, sollte dann aber eher „Passend“ als „Klemmend“ sitzen. Für Rohre, die warm werden, etwa Heizungsrohre, reicht PLA nicht: Laut Prusa wird es ab etwa 55 °C weich. Nehmen Sie dort ASA oder PC Blend.
Das Rohr lässt sich nicht einklipsen. Was kann ich tun?
Wählen Sie einen lockereren Sitz oder vergrößern Sie im Modus „Profi“ die Öffnung. Eine Öffnung von 80 % bedeutet, dass der Spalt oben 80 % so breit ist wie das Rohr. Je größer der Wert, desto leichter geht das Rohr hinein und desto weniger fest hält der Clip.
Hält der Clip auch mit Klebeband?
Auf glatten, sauberen Flächen wie Fliesen, Glas oder lackiertem Holz hält doppelseitiges Montageband meist gut. Unter der Vorschau steht die Größe der Klebefläche, nach der Sie das Band zuschneiden. Auf Raufaser, Putz oder staubigen Flächen hält Klebeband schlecht; nehmen Sie dort Schrauben.
Wie messe ich ein Kabel oder Rohr richtig?
Messen Sie an mehreren Stellen und nehmen Sie den größten Wert. Viele Rohre haben ein genormtes Außenmaß, etwa 15, 18 oder 22 mm bei Kupferrohr. Bei weichen Kabeln ist „Passend“ eine gute Wahl, weil sich der Mantel leicht zusammendrücken lässt.
Kann ich meine Einstellungen speichern oder weitergeben?
Ja. Alle Einstellungen stehen in der Adresse der Seite. Kopieren Sie den Link mit dem Knopf „Link kopieren“ und speichern Sie ihn als Lesezeichen oder schicken Sie ihn weiter. Wer den Link öffnet, sieht genau Ihre Schelle.
Der Generator läuft vollständig in Ihrem Browser. Ihre Maße werden nicht übertragen. Beim Herunterladen und beim Kopieren des Links zählt die Seite anonym mit, welcher Generator, welcher Modus, welches Material und welcher Schraubentyp genutzt wurden.
