So sieht es eingebaut aus

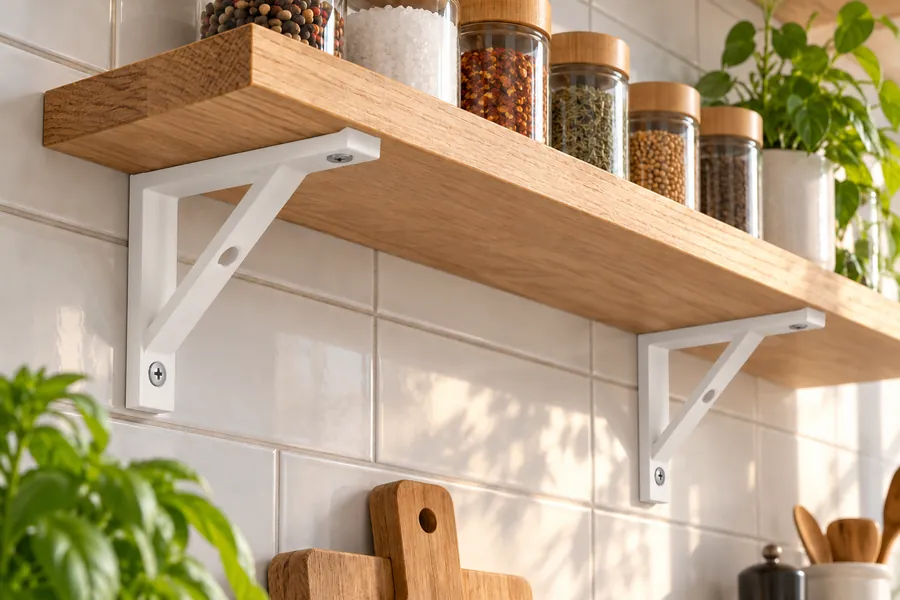

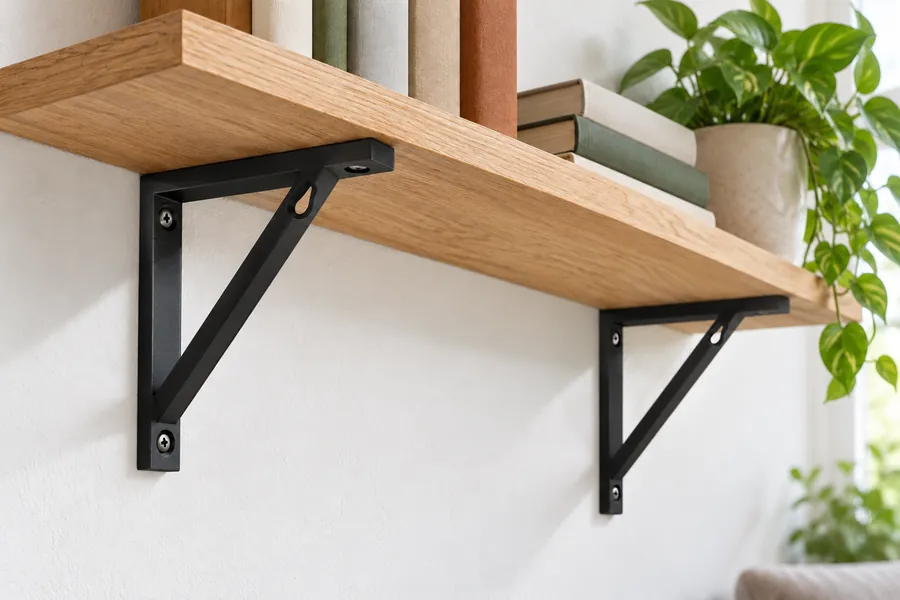

Mit KI erzeugte Beispielbilder in einer kleinen und einer großen Größe, keine Fotos von Drucken.
So funktioniert der Generator
Ein Regalträger besteht aus einem Schenkel an der Wand, einem waagerechten Schenkel unter dem Brett und einer Schrägstrebe dazwischen. Geben Sie zuerst die Tiefe ein, also wie tief Ihr Regalbrett ist, und die Breite des Trägers. Dann wählen Sie die Schraube für die Wand. Auf Wunsch bekommt der Träger oben ein Loch, durch das Sie das Brett von unten festschrauben.
Im Modus „Einfach“ bestimmt der Generator Materialstärke, Strebe und deren Lage selbst. Im Modus „Profi“ stellen Sie die Stärke von Träger und Strebe ein, wo die Strebe unter dem Brett ansetzt und in welchem Winkel sie verläuft, außerdem die Schraube für das Brett. Beim Wechsel zwischen den Modi bleiben Ihre Eingaben erhalten.
Schrauben, Zugangsloch und Brettsicherung
Der Träger wird mit zwei Schrauben an der Wand befestigt. Die obere sitzt im Dreieck zwischen Wand, Brett und Strebe. Sie hält am meisten, weil das Brett den Träger oben von der Wand wegzieht. Damit Sie an sie herankommen, hat die Strebe auf gleicher Höhe ein Zugangsloch. Durch dieses Loch stecken Sie die Schraube und führen die Klinge des Schraubendrehers. Die untere Schraube sitzt unter der Strebe.
Im Modus „Einfach“ setzt der Generator die Strebe so, dass ein kleiner Schraubendreher die obere Schraube erreicht. Geht das nicht, wählt er die Lage für einen großen Schraubendreher. Die Tabelle unter der Vorschau zeigt für jede Schraube, welches Werkzeug passt. Ein Akkuschrauber ist für die obere Schraube meist zu dick.
Die Schraube für das Brett ist so lang, dass sie 3 mm unter der Oberseite des Bretts endet. Im Modus „Profi“ geben Sie dafür die Brettstärke an; voreingestellt sind 18 mm.
Wie der Träger gedruckt wird
Die STL-Datei liegt bereits so, wie sie gedruckt werden soll: auf der Seite. Jede gedruckte Schicht ist dann das ganze Dreieck aus Wandschenkel, Brettschenkel und Strebe. Kräfte laufen in Richtung der Schichten, und keine Ecke kann entlang einer Schichtgrenze aufbrechen.
Schraubenlöcher und das Zugangsloch liegen in dieser Lage waagerecht und bekommen oben ein Dach mit 45° Neigung. So brauchen Sie kein Stützmaterial. Die inneren Ecken des Dreiecks sind gerundet.
Wie belastbar der Träger ist
Die angezeigte Traglast ist eine grobe Schätzung je Träger und keine Zusage. Gerechnet wird mit einer Last, die gleichmäßig auf dem Brett liegt, also im Mittel in halber Tiefe angreift. Der Brettschenkel liegt an der Wand und auf der Strebe auf. Daraus ergibt sich die Kraft in der Strebe.
Geprüft werden drei Stellen: die Strebe auf Druck, wobei das Zugangsloch abgezogen wird, die Strebe auf Knicken nach Euler mit beidseitig gelenkiger Lagerung und dem Biegemodul aus dem Datenblatt, und der Brettschenkel auf Biegung. Da die Druckfestigkeit nicht im Datenblatt steht, rechnet der Generator vorsichtig mit der Zugfestigkeit. Die übrigen Annahmen sind dieselben wie beim Winkelhalter: Werte aus den Datenblättern von Prusament und der Sicherheitsfaktor 3. Gerechnet wird mit dem gedruckten Aufbau aus Wänden, massiven Boden- und Deckelschichten und Füllung, im Modus „Einfach“ mit 3 Wänden und 20 % Füllung, im Modus „Profi“ mit Ihren Werten. Für Schwankungen in Druckqualität und Schichthaftung setzt der Generator 80 bis 100 % an; daraus ergibt sich die Spanne.
Die Schätzung gilt für eine kurzzeitige Last bei Raumtemperatur. Nicht berechnet werden die Schrauben, die Dübel und die Wand. Die obere Schraube wird auf Zug belastet, und zwar umso stärker, je flacher die Strebe ist. Ebenfalls nicht berechnet wird, dass Kunststoff unter dauerhafter Last mit der Zeit nachgibt und bei Wärme weicher wird; planen Sie deshalb Reserve ein. Unter der Traglast sehen Sie, bis zu welcher Temperatur das Material laut Datenblatt formstabil bleibt. Verwenden Sie gedruckte Regalträger nicht über Kopf oder für sicherheitsrelevante Zwecke.
Häufige Fragen
Wie viele Regalträger brauche ich?
Mindestens zwei je Brett. Die angezeigte Traglast gilt für einen Träger. Liegt die Last gleichmäßig auf dem Brett, tragen zwei Träger zusammen etwa das Doppelte. Achten Sie bei langen Brettern darauf, dass sich das Brett zwischen den Trägern nicht durchbiegt.
Welches Material eignet sich?
PLA ist voreingestellt, weil es steif und fest ist und die Strebe dadurch weniger leicht ausknickt. PETG ergibt in der Schätzung eine geringere Traglast, verträgt aber mehr Wärme. Für Regale im Freien oder in sehr warmen Räumen nehmen Sie ASA oder PC Blend. Für ein Regal, das dauerhaft beladen ist, empfehlen wir PLA nicht, weil es unter Dauerlast langsam nachgibt. Nehmen Sie dann PETG, ASA oder PC Blend und planen Sie Reserve ein.
Welche Schrauben und Dübel soll ich nehmen?
Für Holz und Dübel eignen sich Holz- oder Spanplattenschrauben mit Senkkopf, voreingestellt sind 5 mm. Wählen Sie Dübel, die zu Ihrer Wand passen, und beachten Sie deren zulässige Last. Der Generator zeigt unter der Vorschau die passende Schraubenlänge an.
Warum sitzt die Strebe nicht ganz vorn?
Je weiter vorn die Strebe ansetzt, desto weiter muss der Schraubendreher durch das Zugangsloch reichen. Im Modus „Einfach“ wählt der Generator deshalb die vorderste Lage, bei der Ihr Werkzeug die obere Schraube noch erreicht. Im Modus „Profi“ können Sie die Lage selbst festlegen.
Kann ich meine Einstellungen speichern oder weitergeben?
Ja. Alle Einstellungen stehen in der Adresse der Seite. Kopieren Sie den Link mit dem Knopf „Link kopieren“ und speichern Sie ihn als Lesezeichen oder schicken Sie ihn weiter. Wer den Link öffnet, sieht genau Ihren Träger.
Der Generator läuft vollständig in Ihrem Browser. Ihre Maße werden nicht übertragen. Beim Herunterladen und beim Kopieren des Links zählt die Seite anonym mit, welcher Generator, welcher Modus, welches Material und welcher Schraubentyp genutzt wurden.
