Kostenlos und ohne Gewähr. Wie gut ein Halter passt und hält, hängt von Drucker, Material, Kabel und Untergrund ab. Prüfen Sie jedes gedruckte Teil selbst, bevor Sie es verwenden. Es gelten die Nutzungshinweise.

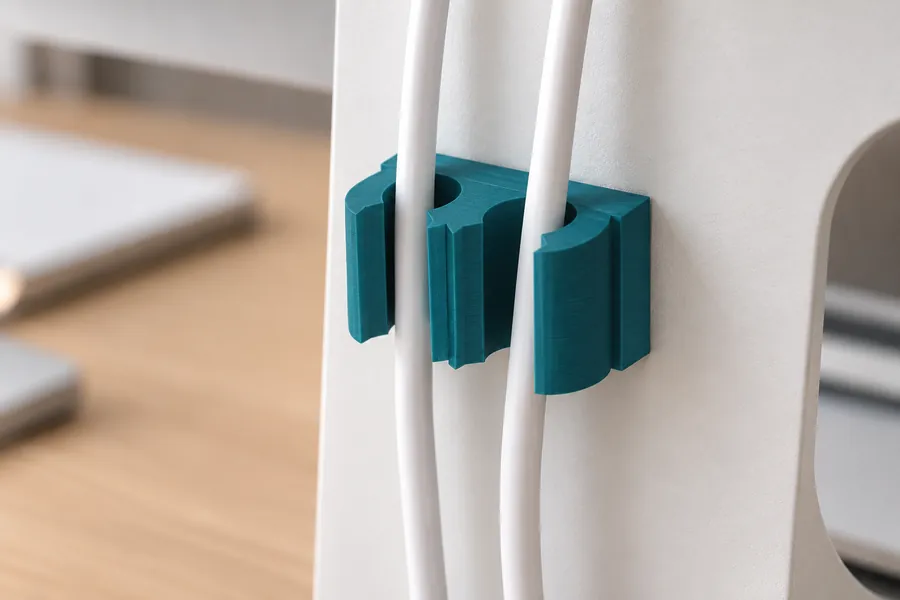

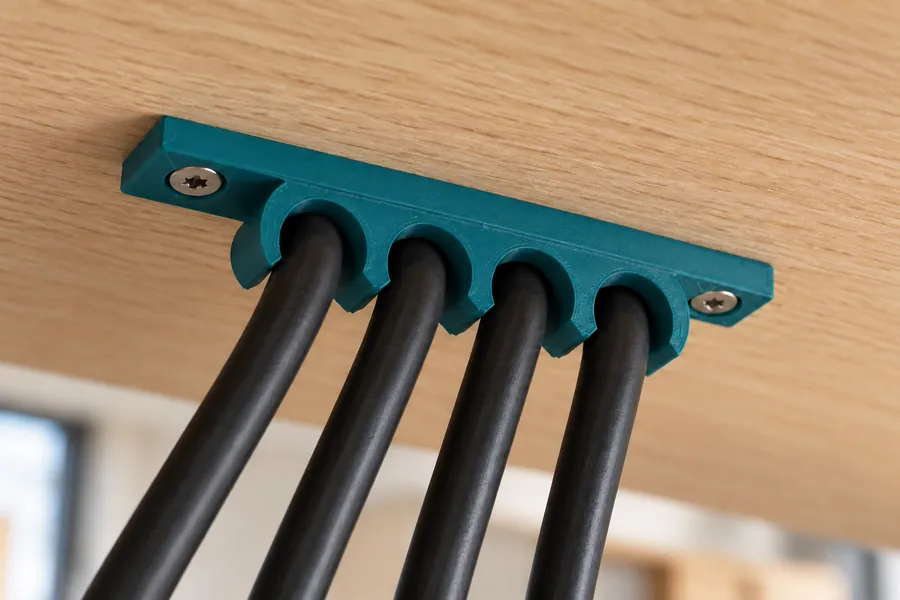

So sieht es eingebaut aus
Mit KI erzeugte Beispielbilder in einer kleinen und einer großen Größe, keine Fotos von Drucken.
So funktioniert der Generator
Messen Sie zuerst den Außendurchmesser des Kabels, am besten mit einem Messschieber. Für ein Bündel aus mehreren Kabeln nehmen Sie den Durchmesser des ganzen Bündels. Dann legen Sie fest, wie viele Kabel nebeneinander in den Halter sollen. Jedes Kabel bekommt einen eigenen Clip mit einer Öffnung, durch die Sie es hineindrücken.
Zum Befestigen haben Sie drei Möglichkeiten. Die Klemme schieben Sie von vorn auf die Kante der Tischplatte, ganz ohne Werkzeug. Dafür geben Sie die Stärke Ihrer Tischplatte an. Mit Schrauben halten Laschen links und rechts den Halter an der Wand oder unter dem Tisch. Mit Klebeband kleben Sie die Grundplatte auf eine glatte Fläche.
Mit dem Sitz legen Sie fest, wie fest ein Kabel im Clip gehalten wird. „Passend“ macht den Clip 0,3 mm weiter als das Kabel, „Locker“ 1 mm weiter, damit sich das Kabel noch verschieben lässt. „Klemmend“ macht ihn 0,5 mm enger. Im Modus „Einfach“ legt der Generator Wandstärke, Breite und Klemme passend fest. Im Modus „Profi“ stellen Sie diese Werte selbst ein. Beim Wechsel zwischen den Modi bleiben Ihre Eingaben erhalten.
Klemme für die Tischkante

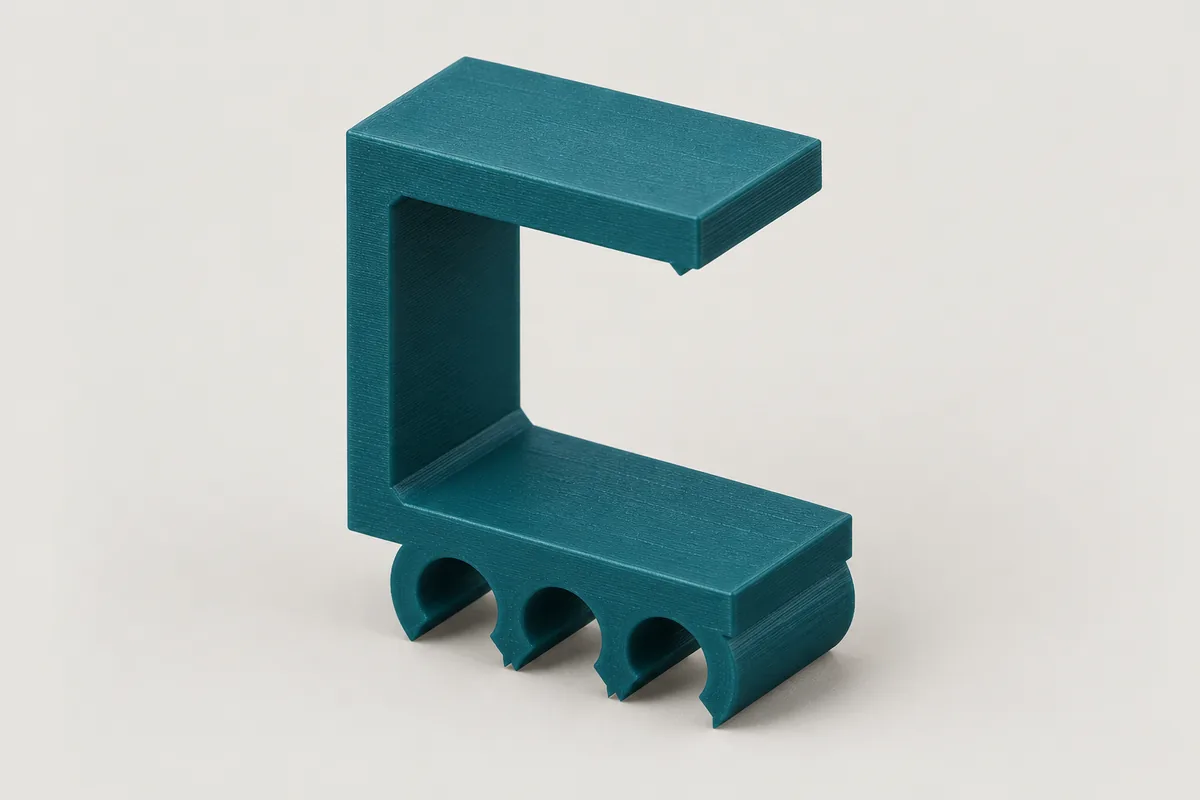

Die Klemme umgreift die Tischplatte wie ein U. Die Grundplatte mit den Clips liegt unter dem Tisch, der Schenkel oben auf der Tischplatte. Der Spalt dazwischen ist im Modus „Einfach“ 0,5 mm enger als die Tischplatte, und an der Spitze des Schenkels sitzt ein kleiner Wulst. So federt die Klemme beim Aufschieben etwas auf und hält dann fest. Die Kabel laufen entlang der Tischkante.
Die Klemme passt für Tischplatten von 15 bis 40 mm. Messen Sie die Platte direkt an der Kante, denn manche Platten sind dort dünner oder haben eine Umleimerkante. PETG eignet sich für die Klemme am besten, weil es federt und nicht so leicht bricht wie PLA.
Befestigung mit Schrauben
Mit Schrauben sitzen die Laschen links und rechts der Clips. Für Holz und Spanplatte nehmen Sie eine Holz- oder Spanplattenschraube mit Senkkopf. Die passende Schraubenlänge zeigt der Generator unter der Vorschau an. Er prüft außerdem, ob ein Schraubendreher oder Akkuschrauber gerade an den Schraubenkopf kommt.
Wie der Kabelhalter gedruckt wird
Die STL-Datei liegt bereits so, wie sie gedruckt werden soll: mit der Seite auf dem Druckbett, so wie die Zeichnung den Halter zeigt. Jede gedruckte Schicht enthält dann die ganzen Clips und die ganze Klemme. Beides federt in Richtung der Schichten und bricht nicht so leicht entlang einer Schichtgrenze. Stützmaterial brauchen Sie nicht.
Die Schraubenlöcher liegen in dieser Lage waagerecht. Sie bekommen oben ein kleines Dach mit 45° Neigung, damit sie ohne Stützmaterial sauber werden.
Wie belastbar der Halter ist
Für Kabelhalter zeigt der Generator keine Traglast an. Wie fest Clip und Klemme halten, hängt stark vom Sitz, vom Material und vom Druck ab. Für normale Kabel am Schreibtisch reicht das in der Regel. Hängen Sie keine Geräte oder Mehrfachsteckdosen an die Clips, sondern befestigen Sie solche Lasten eigens.
Häufige Fragen
Die Klemme sitzt zu locker auf meinem Tisch. Was kann ich tun?
Erhöhen Sie im Modus „Profi“ die Klemmung, zum Beispiel von 0,5 auf 1 mm. Der Spalt wird dann um diesen Wert enger als Ihre Tischplatte. Sitzt die Klemme zu fest, verringern Sie den Wert. Prüfen Sie vorher, ob Sie die Tischstärke direkt an der Kante gemessen haben.
Das Kabel lässt sich nicht einklipsen. Was kann ich tun?
Wählen Sie einen lockereren Sitz oder vergrößern Sie im Modus „Profi“ die Öffnung. Eine Öffnung von 80 % bedeutet, dass der Spalt 80 % so breit ist wie das Kabel. Je größer der Wert, desto leichter geht das Kabel hinein und desto weniger fest hält der Clip.
Welches Material eignet sich?
PETG ist voreingestellt, weil es zäher ist als PLA und beim Einklipsen und Aufschieben weniger leicht bricht. PLA geht für Clips zum Schrauben oder Kleben auch. Für die Klemme an der Tischkante ist PETG besser geeignet.
Hält der Kabelhalter auch mit Klebeband?
Auf glatten, sauberen Flächen wie lackiertem Holz, Kunststoff oder Metall hält doppelseitiges Montageband meist gut. Unter der Vorschau steht die Größe der Klebefläche, nach der Sie das Band zuschneiden. Auf rauen oder staubigen Flächen hält Klebeband schlecht; nehmen Sie dort Schrauben oder die Klemme.
Kann ich meine Einstellungen speichern oder weitergeben?
Ja. Alle Einstellungen stehen in der Adresse der Seite. Kopieren Sie den Link mit dem Knopf „Link kopieren“ und speichern Sie ihn als Lesezeichen oder schicken Sie ihn weiter. Wer den Link öffnet, sieht genau Ihren Kabelhalter.
Der Generator läuft vollständig in Ihrem Browser. Ihre Maße werden nicht übertragen. Beim Herunterladen und beim Kopieren des Links zählt die Seite anonym mit, welcher Generator, welcher Modus, welches Material und welcher Schraubentyp genutzt wurden.
