So sieht es eingebaut aus
Mit KI erzeugte Beispielbilder in einer kleinen und einer großen Größe, keine Fotos von Drucken.
So funktioniert der Generator

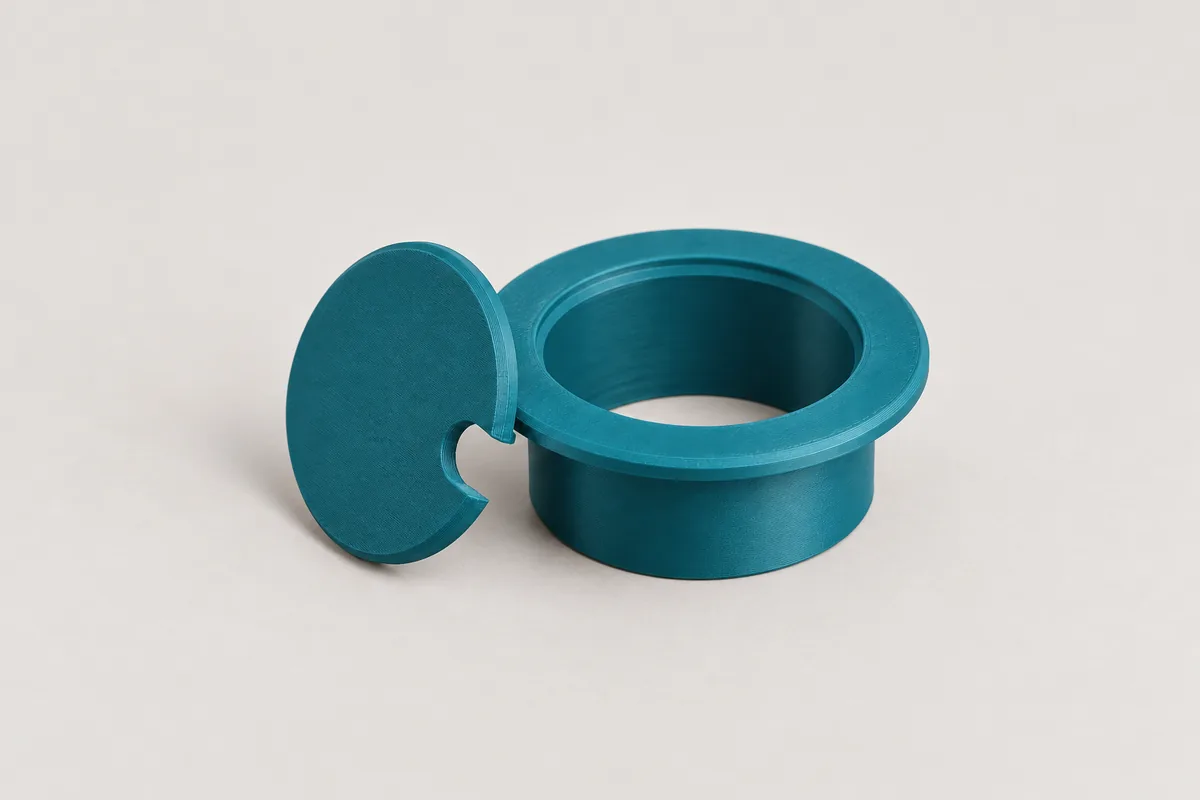

Die Kabeldurchführung besteht aus zwei Teilen. Der Ring steckt im Loch der Platte und liegt mit seinem Kragen oben auf. Der Deckel sitzt bündig im Ring und hat am Rand einen oder mehrere Schlitze, durch die die Kabel laufen. Wählen Sie zuerst den Durchmesser Ihres Lochs. Übliche Größen sind 35, 50, 60 und 80 mm, mit „Frei“ geben Sie jedes andere Maß ein. Dann tragen Sie die Stärke der Platte ein, damit die Hülse genau bis zur Unterseite reicht.
Die Schlitze im Deckel stellen Sie nach Anzahl und Breite ein. Wählen Sie die Breite etwas größer als den dicksten Stecker, den Sie durchführen möchten, oder nehmen Sie den Deckel zum Durchstecken kurz ab. Im Modus „Einfach“ legt der Generator Kragen, Wandstärke und Deckel passend zum Loch fest. Im Modus „Profi“ stellen Sie diese Maße und das Spiel selbst ein. Beim Wechsel zwischen den Modi bleiben Ihre Eingaben erhalten.
Rastzungen unter der Platte
Ohne Rastzungen hält der Ring durch seinen Sitz im Loch und durch das Gewicht der Kabel. Wenn Sie die Rastzungen einschalten, wird die Hülse viermal geschlitzt und bekommt am Ende einen kleinen Wulst. Beim Einstecken federn die Zungen nach innen und rasten unter der Platte ein. Dafür muss die Plattenstärke genau stimmen. Für Rastzungen eignet sich PETG, weil es federt, ohne zu brechen.
Wie die Teile gedruckt werden
Beide Teile liegen in einer Datei nebeneinander. Der Ring liegt mit der sichtbaren Oberseite des Kragens auf dem Druckbett, der Deckel ebenso mit seiner Oberseite. So werden die sichtbaren Flächen glatt. Der Sitz des Deckels im Ring ist 45° schräg statt waagerecht. Deshalb brauchen Sie kein Stützmaterial.
Spiel im Loch und am Deckel
Die Hülse ist im Modus „Einfach“ 0,5 mm dünner als das Loch, damit sie sich ohne Kraft einstecken lässt. Gebohrte Löcher in Spanplatte fallen oft etwas ungenau aus. Messen Sie das Loch deshalb mit einem Messschieber nach und wählen Sie bei Abweichungen „Frei“. Der Deckel hat 0,4 mm Spiel im Ring, damit er sich leicht abnehmen lässt.
Keine Angabe zur Belastung
Für die Kabeldurchführung zeigt der Generator keine Traglast an. Ring und Deckel tragen kein Gewicht außer den Kabeln. Stellen Sie nichts Schweres auf den Deckel, denn er liegt nur auf einem schmalen Rand auf.
Häufige Fragen
Der Ring passt nicht ins Loch. Was kann ich tun?
Messen Sie das Loch nach und geben Sie den gemessenen Wert mit „Frei“ ein. Ist der Ring zu locker, verkleinern Sie im Modus „Profi“ das Spiel im Loch. Ist er zu stramm, vergrößern Sie es in Schritten von 0,2 mm.
Meine Platte ist dicker als 60 mm. Geht das trotzdem?
Der Generator erlaubt Platten von 10 bis 60 mm. Bei dickeren Platten können Sie 60 mm eintragen. Die Hülse endet dann innerhalb der Platte, und der Ring hält trotzdem durch seinen Kragen und den Sitz im Loch. Rastzungen funktionieren in diesem Fall nicht.
Welches Material eignet sich?
PETG ist voreingestellt, weil es zäh ist und für die Rastzungen gut federt. PLA reicht für Ring und Deckel ohne Rastzungen ebenfalls und lässt sich leichter drucken. Für eine einheitliche Optik können Sie beide Teile in der Farbe Ihres Schreibtischs drucken.
Kann ich meine Einstellungen speichern oder weitergeben?
Ja. Alle Einstellungen stehen in der Adresse der Seite. Kopieren Sie den Link mit dem Knopf „Link kopieren“ und speichern Sie ihn als Lesezeichen oder schicken Sie ihn weiter. Wer den Link öffnet, sieht genau Ihre Kabeldurchführung.
Der Generator läuft vollständig in Ihrem Browser. Ihre Maße werden nicht übertragen. Beim Herunterladen und beim Kopieren des Links zählt die Seite anonym mit, welcher Generator, welcher Modus und welches Material genutzt wurden.
