Kostenlos und ohne Gewähr. Wie gut die Zellen sitzen, hängt von Drucker und Material ab. Prüfen Sie jedes gedruckte Teil selbst, bevor Sie es verwenden. Es gelten die Nutzungshinweise.
So sieht es eingebaut aus

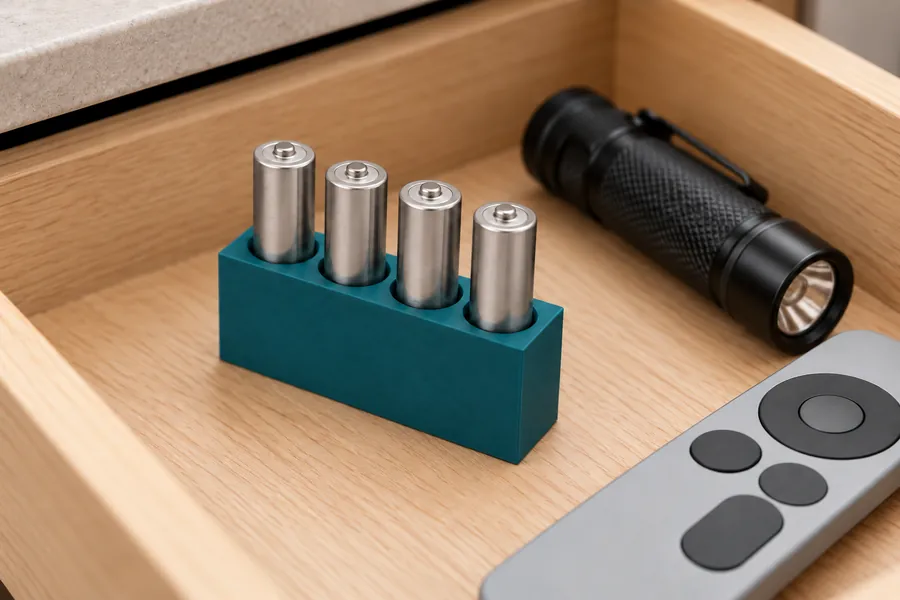

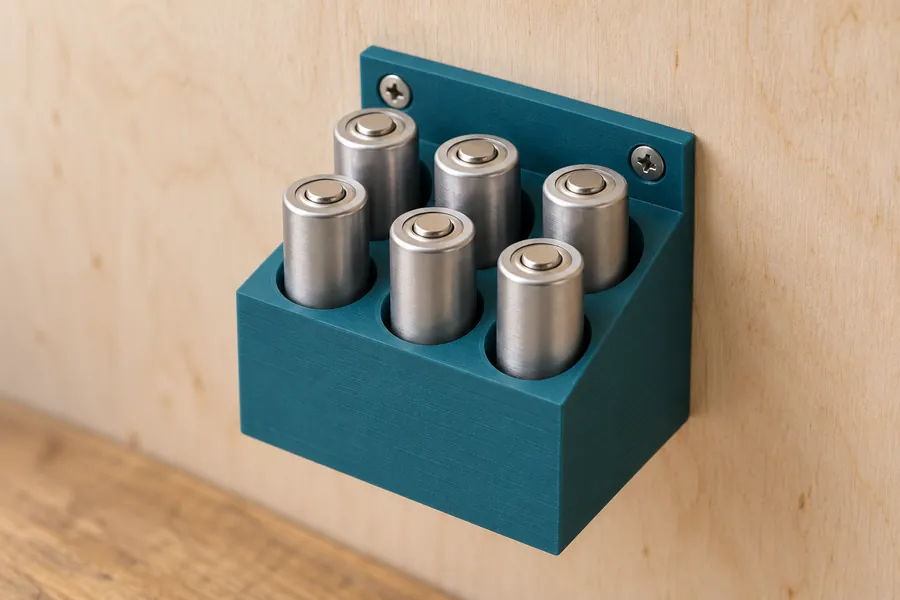

Mit KI erzeugte Beispielbilder in einer kleinen und einer großen Größe, keine Fotos von Drucken.
So funktioniert der Generator
Wählen Sie zuerst den Zellentyp, zum Beispiel AA für die gängigen Mignon-Batterien. Der Generator kennt die Maße aller angebotenen Zellen und legt die Fächer etwas größer an, damit die Zellen leicht hineinfallen. Mit Reihen und Spalten bestimmen Sie, wie viele Fächer der Halter hat. Die Zellen stehen aufrecht und ragen oben ein Stück heraus, damit Sie sie gut greifen können.
Die Tiefe der Fächer legt der Generator auf etwa die halbe Höhe der Zelle fest. Sie können sie auch selbst angeben. Unter „Aufstellen“ wählen Sie, ob der Halter frei in einer Schublade oder auf dem Regal steht oder an die Wand geschraubt wird.
Im Modus „Einfach“ sind Spiel, Stege, Boden und Fase fest eingestellt. Im Modus „Profi“ ändern Sie diese Werte selbst und wählen die Schraube genauer aus. Beim Wechsel zwischen den Modi bleiben Ihre Eingaben erhalten.
Rundzellen, 9-V-Block und Knopfzellen
Für runde Zellen wie AA, AAA, C, D und 18650 bekommt jedes Fach einen runden Querschnitt. Der 9-V-Block steht in einem rechteckigen Fach mit den Polen nach oben. Knopfzellen vom Typ CR2032 stehen hochkant in schmalen Schlitzen, so wie Münzen in einem Münzhalter. So können Sie jede Zelle einzeln herausnehmen.
Halter für die Wand
Bei der Wandmontage hat der Halter hinten eine Rückwand, die über die Fächer hinausragt. Darin sitzen eine oder zwei Bohrungen für Schrauben mit versenktem Kopf. Schrauben Sie den Halter an, bevor Sie die Zellen einsetzen. Unter der Vorschau sehen Sie, ob ein Schraubendreher oder Akkuschrauber an die Schrauben kommt.
Wie der Halter gedruckt wird
Die STL-Datei liegt bereits so, wie sie gedruckt werden soll: stehend, mit den Fächern nach oben. Die Wände der Fächer sind senkrecht, und die Ränder haben eine Fase von 45°. Die Bohrungen in der Rückwand haben oben eine kleine Spitze, damit sie ohne Stützen sauber rund werden. Sie brauchen kein Stützmaterial.
Woher die Zellmaße stammen
Die Maße von AA, AAA, C, D, 9 V und CR2032 sind in der Norm IEC 60086-2 festgelegt. Der Generator rechnet mit den größten dort erlaubten Maßen, die auch in den Datenblättern der Hersteller stehen. Eine AA-Zelle ist zum Beispiel höchstens 14,5 mm dick und 50,5 mm hoch. Für 18650-Akkus gibt es keine solche Norm. Hier gelten 18,55 mm Durchmesser und 65,25 mm Höhe aus einem Herstellerdatenblatt. Akkus mit Schutzschaltung sind oft einige Millimeter länger. Sie passen trotzdem und stehen nur weiter heraus.
Sicherheit bei Knopfzellen und Akkus
Knopfzellen sind für kleine Kinder gefährlich, wenn sie verschluckt werden. Ein offener Halter schützt nicht davor. Bewahren Sie Knopfzellen deshalb außer Reichweite von Kindern auf. Lagern Sie Akkus wie 18650 und 9-V-Blöcke so, dass sich die Pole nicht berühren und kein Metall darankommt, und nicht neben Brennbarem. Für Traglasten gibt der Generator keine Werte an, denn der Halter trägt nur das geringe Gewicht der Zellen.
Häufige Fragen
Die Zellen klemmen in den Fächern. Was kann ich tun?
Erhöhen Sie im Modus „Profi“ das Spiel, zum Beispiel von 0,8 auf 1,2 mm. Gedruckte Löcher fallen oft etwas kleiner aus als im Modell, besonders bei der ersten Schicht. Mit mehr Spiel fallen die Zellen leichter hinein.
Wie viele Fächer passen auf meinen Drucker?
Der Generator erlaubt bis zu 10 Reihen und 10 Spalten, solange der Halter auf ein Druckbett von 220 mm passt. Bei AA-Zellen sind das 10 mal 10 Fächer, bei D-Zellen etwa 5 mal 5. Ist der Halter zu groß, erscheint ein Hinweis, und Sie verringern die Zahl der Fächer.
Welches Material eignet sich?
PLA reicht für einen Batteriehalter in der Wohnung völlig aus und lässt sich am einfachsten drucken. Steht der Halter an einem warmen Ort, etwa in der Garage unter dem Dach, ist PETG die bessere Wahl. Laut Prusa wird PLA ab etwa 55 °C weich, PETG erst ab etwa 68 °C.
Kann ich meine Einstellungen speichern oder weitergeben?
Ja. Alle Einstellungen stehen in der Adresse der Seite. Kopieren Sie den Link mit dem Knopf „Link kopieren“ und speichern Sie ihn als Lesezeichen oder schicken Sie ihn weiter. Wer den Link öffnet, sieht genau Ihren Halter.
Der Generator läuft vollständig in Ihrem Browser. Ihre Maße werden nicht übertragen. Beim Herunterladen und beim Kopieren des Links zählt die Seite anonym mit, welcher Generator, welcher Modus, welches Material und welcher Schraubentyp genutzt wurden.
