I am Timo Britz, a mechanical engineer at Atlas Copco in Cologne. After three years in design I now work there in a team on condition monitoring and machine learning. What you see here are my own side projects – to try out in the browser.
A geared turbo compressor as a schematic: the motor drives the bull gear, the pinion shafts spin up through the gear ratio, and the impellers sit at their ends. Adjust the motor speed and the number of stages – speeds, tip speed, pressure ratio and power are computed live.
A compressor cannot run at just any point. It lives in a narrow window: the surge line on the left, the choke line on the right. Drag the operating point to the left and watch the margin to the surge line shrink – or let the machine run the start-up itself. What the terms mean is explained below the chart.
Links der Pumpgrenze reicht der Schwung des Gases nicht mehr aus, um gegen den Druck dahinter anzukommen. Dann kippt die Strömung – und zwar in Bruchteilen einer Sekunde:
Für die Maschine ist das brutal: wechselnde Axialschübe auf die Lager, Biegewechsel an den Schaufeln, Temperatursprünge. Wenige Sekunden Pumpen können ein Laufrad kosten. Deshalb hält die Regelung immer Abstand zur Pumpgrenze und reißt notfalls das Abblaseventil auf – lieber Gas in die Umgebung als eine zerstörte Maschine.
Warum man nicht einfach einschaltet – die Reihenfolge ist zwingend:
Der Knopf „Anfahrt starten" spielt genau das durch – der Punkt im Diagramm läuft den Weg selbst ab.
Configurator, process view and sizing are three tools – but one workflow. They pass the same configuration file along and complete it step by step, until the sizing documents are ready at the end.
Ein Getriebeturboverdichter wird per Drag & Drop in einem großen Maschinenbild zusammengestellt: mehrere Stufen auf mehreren Ritzelwellen, Drallregler, Nachleitgitter, Wellendichtungen, Lagerung, Drehzahlen und Antriebsmotor. Zahlreiche Konsistenzregeln prüfen live jede Änderung.
Teil 2 der Suite: lädt die Konfigurationsdatei und erweckt sie zum Leben – Strömung als wandernde Moleküle (Tempo folgt dem Druck, heißes Gas färbt sich), das komplette Sperrgas-System mit sichtbarer Strömungsrichtung, drehende Zahnräder samt Lagerung und Drehrichtung. Fehlende Angaben werden markiert und lassen sich direkt im Bild ergänzen.
Die Auslegungsseite der Suite: die vervollständigte Konfigurationsdatei wird geladen, auf Vollständigkeit geprüft, und auf einem Dashboard warten die Auslegungsdokumente – von Leistung & Momente mit druckfertigem Dokumentblatt bis zum Prozessdatenblatt. Eine Datenbank sammelt die Ergebnisse und schreibt sie zurück in die Konfigurationsdatei.
Ein kompletter Getriebeturboverdichter als Simulation auf dem Laptop: Verdichterkennfelder je Sektion, Schwingungsspektrum, Campbell-Diagramm, Störfälle und Schutzkette (PSV/TRIP) – inklusive Anlagenfahren über ein eigenes Steuerpult und maschinellem Lernen (ML-Modul) zur Anomalie-Erkennung.
Eine echte Messkette von Grund auf: Sensorik am ESP32, Datenfunk per MQTT zum Raspberry Pi, Zeitreihen-Datenbank, Live-Dashboard mit dynamischem Maschinenbild – und ein LSTM-Netz, das den Maschinenzustand lernt und Abweichungen meldet.
Projects that end in something you can actually use: three Android apps – a jumping game, an idle tycoon and a habit tracker –, a complete sensor-data pipeline from the ESP32 to a machine-learning dashboard, a robot arm that moves to millimetre coordinates, and a pub game on an Arduino with a 16×2 display. You can try all of it in the browser, without owning the hardware. Two more builds resist that treatment, because they glow and they fog: those are further down on video.
Ein komplettes Lehrprojekt am Beispiel eines fiktiven Trinkwasser-Pumpwerks: Der ESP32 rechnet die Anlagenphysik, die Daten laufen per MQTT in eine Zeitreihen-Datenbank, ein Anomalie-Detektor wacht darüber – samt Modbus-Lehrteil mit Register-Explorer und einem Dashboard mit Steuerpult und Störfällen. Läuft dank eingebautem Simulator auch ganz ohne Hardware.
Aus einem Bausatz-Roboterarm eine richtige Steuerung gemacht: Ich gebe kartesische X/Y/Z-Koordinaten in Millimetern ein, die inverse Kinematik rechnet daraus die Gelenkwinkel. Dazu eine mitlaufende 3D-Ansicht, speicherbare Punkte und Bahnen, Endschalter-Überwachung und eine optische Lichtschranke für die Drehachse. Das Protokoll der Original-Firmware habe ich per Disassembly rückentwickelt.
Das Kartenspiel „Busfahren" als eigenständiges Handheld: Arduino mit 16×2-Display, Poti zur Auswahl, ein Taster für Bestätigen und Langdruck, Piezo-Buzzer für die Töne. Version 2 hat die Rekursion aus dem Busfahren-Teil entfernt (kein Stack-Überlauf mehr), das Tasterhandling entprellt und die Kartenfolge über einen offenen Analogpin echt zufällig gemacht.
Eine kleine Zapfanlage für Aperol Spritz: Poti drehen für die Stärke, Glasgröße wählen, Start drücken – dann pumpt sie Sekt, Aperol und Wasser nacheinander im richtigen Verhältnis. Mit Kalibrierung pro Pumpe im EEPROM, Spülprogramm, Party-Runde für mehrere Gläser und einem Glücksrad für Unentschlossene.
Meine Excel-Vorlage für die Finanzplanung, jetzt auch als Webfassung: Einnahmen und Ausgaben mit Rhythmus-Umrechnung, Auswertung je Kategorie, Jahresverlauf, ein Rechner für Immobilien-Investitionen und ein Tilgungsplan, der Sondertilgung gegen Grundrate stellt. Die Zahlen bleiben dabei im Browser. Es wird nichts übertragen und nichts gespeichert, solange man es nicht selbst einschaltet.

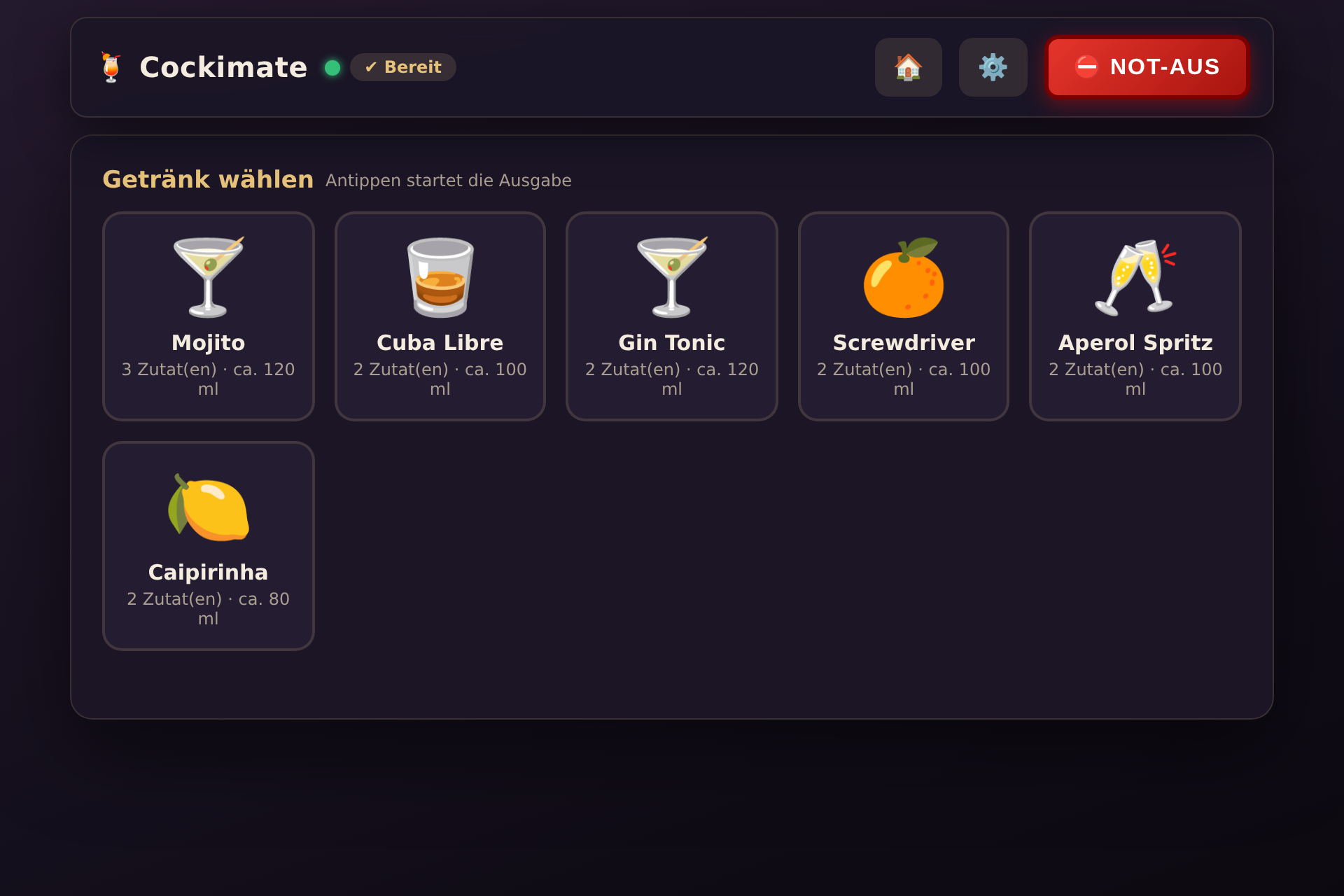

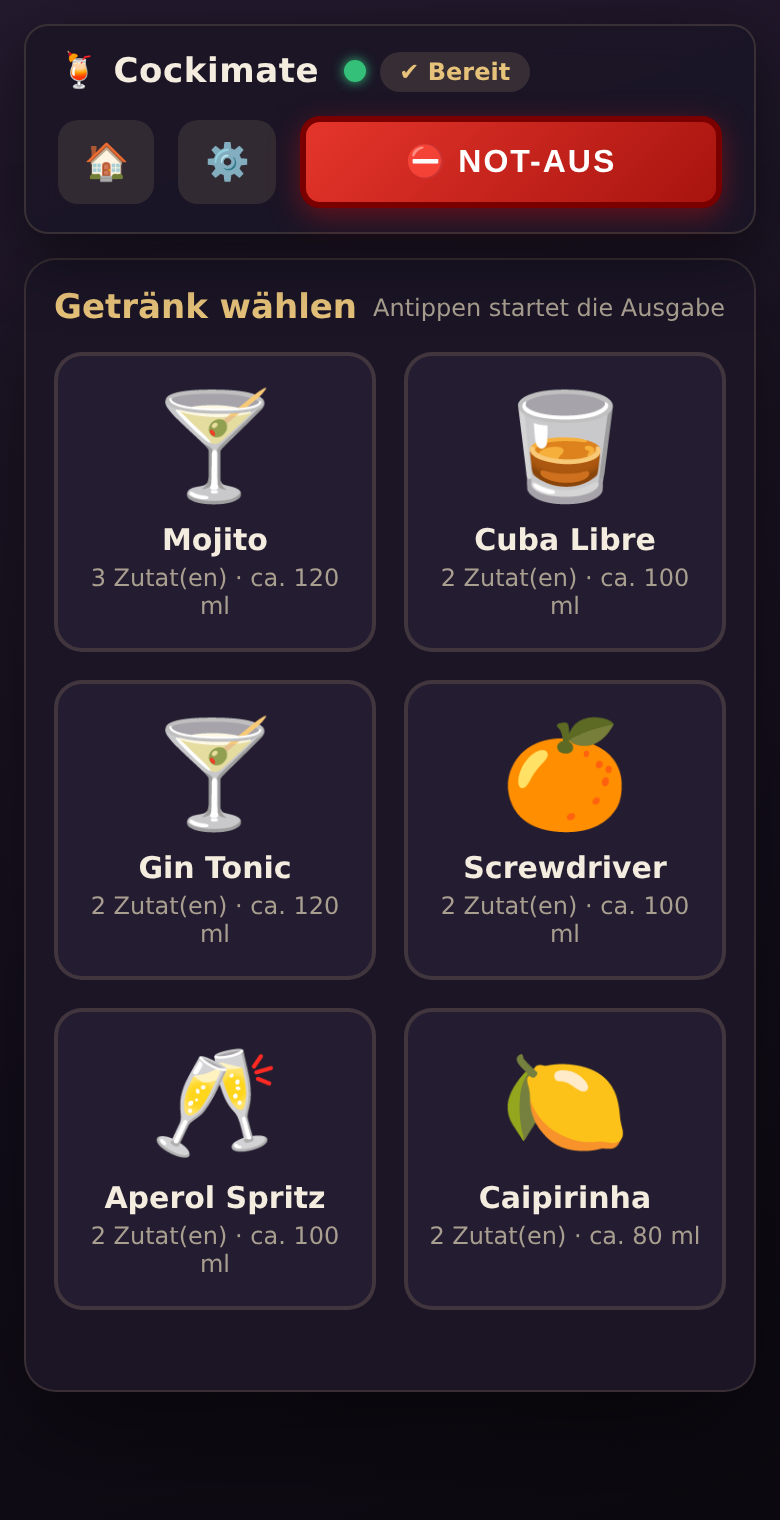

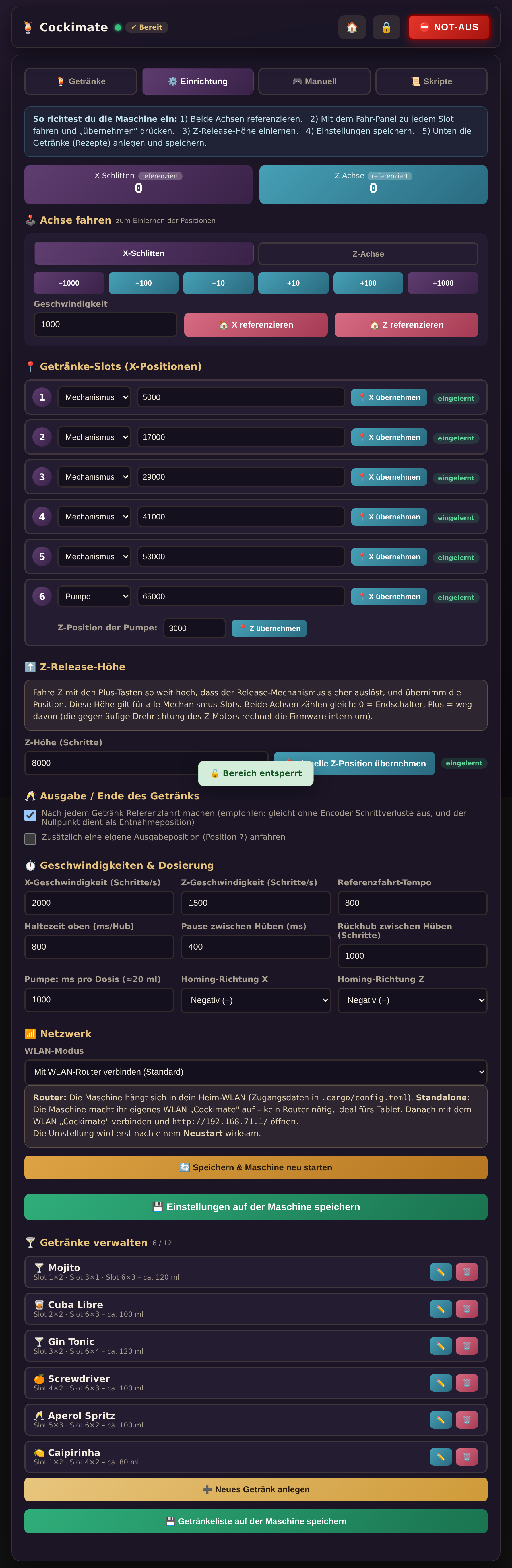

Two stepper-motor axes move the glass under six drink slots. An ESP32 programmed in Rust clocks the motors and serves the user interface itself. Tap a drink on your phone, done; with a teach-in mode, emergency stop, guest view and recipes as „slot × portions".
Fog, light and movement are hard to rebuild in a browser and even harder to describe. Four short clips from the workshop, none longer than a minute and a half – two of them for projects that appear nowhere else on this site.

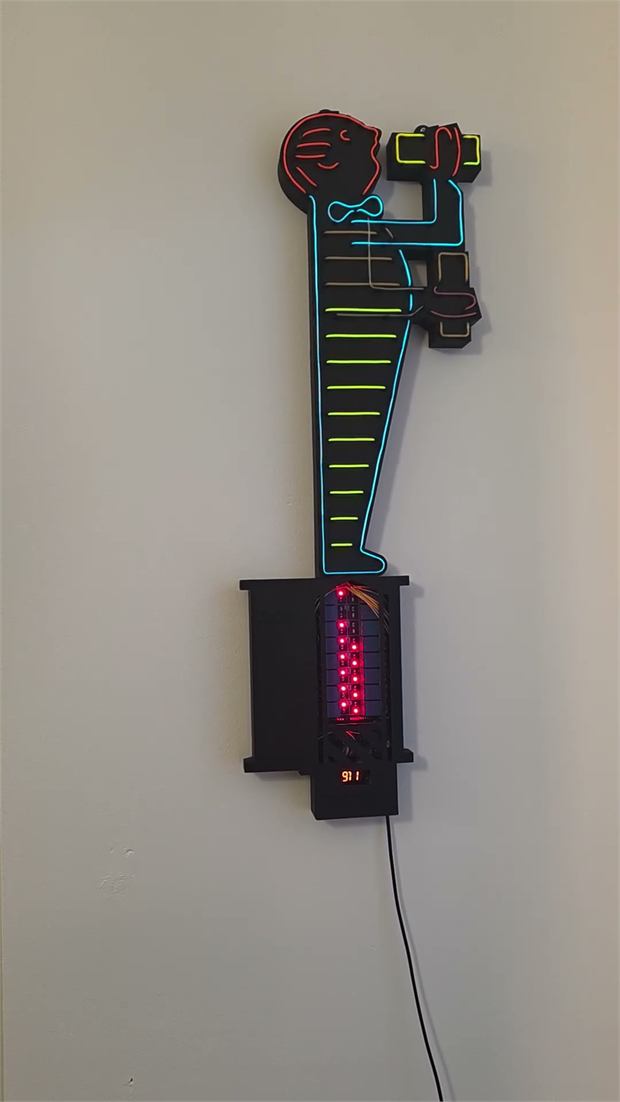

A wall sign rebuilt after the figure of Cologne’s Reissdorf brewery: the outline drawn in electroluminescent wire in several colours, housing and mounts from the 3D printer, plus a light strip in the base. An Arduino Nano drives it.

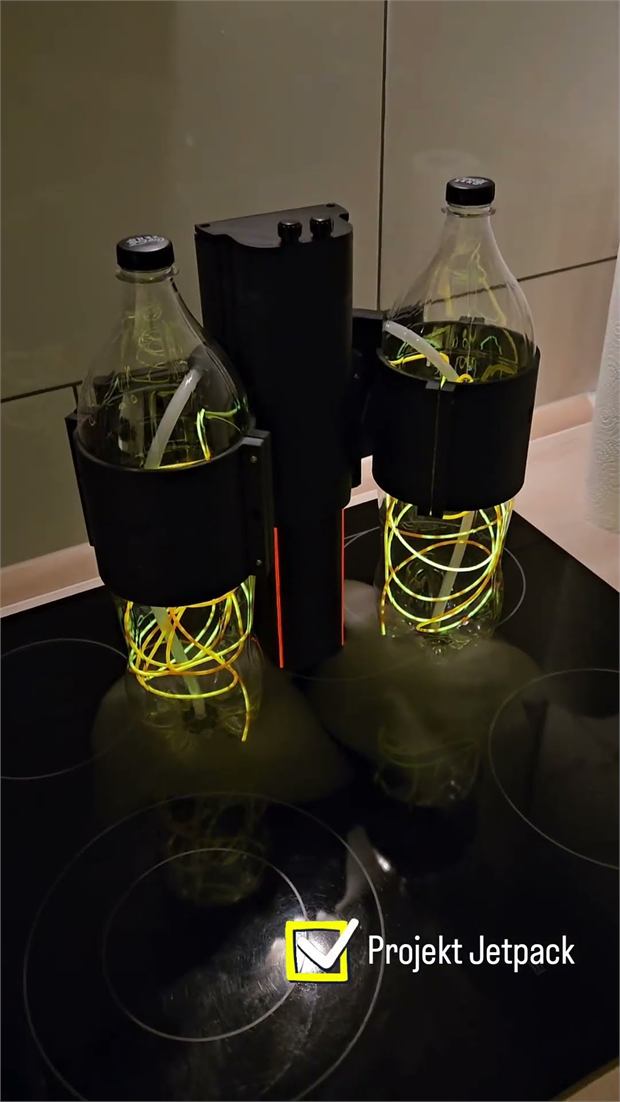

A wearable jetpack, built as a carnival costume: a fog module for the exhaust plume, lit housing, lit tanks – all controlled from a browser over the local network. A prototype runs; the documentation is still being written.

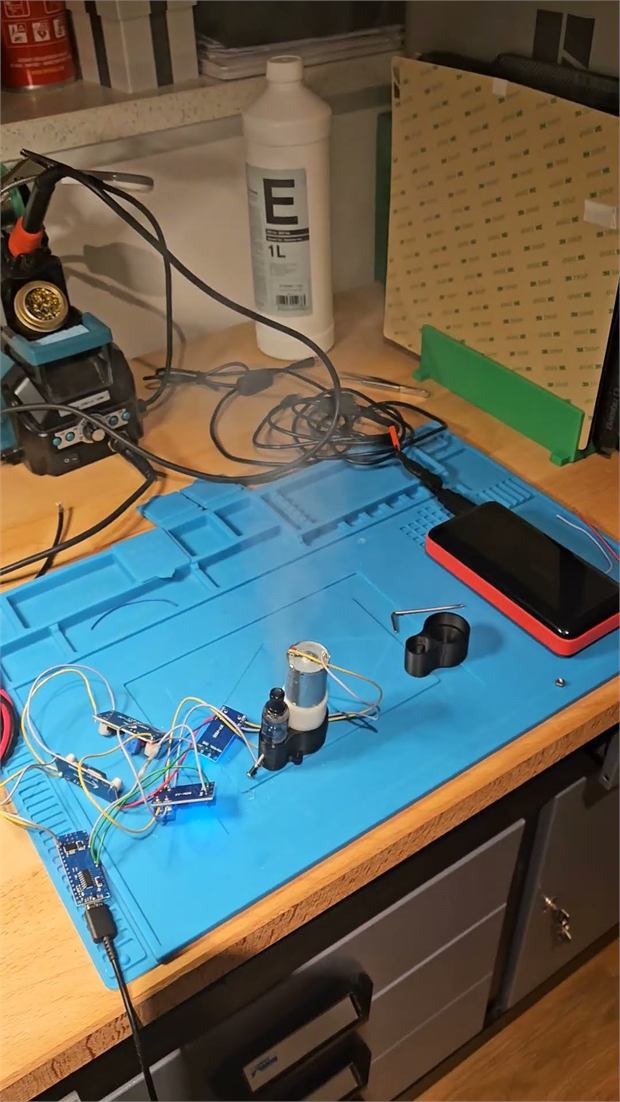

Fifteen seconds of before: fog module, boards and wiring under test, long before anything goes into a housing. This is the part finished photos never show.

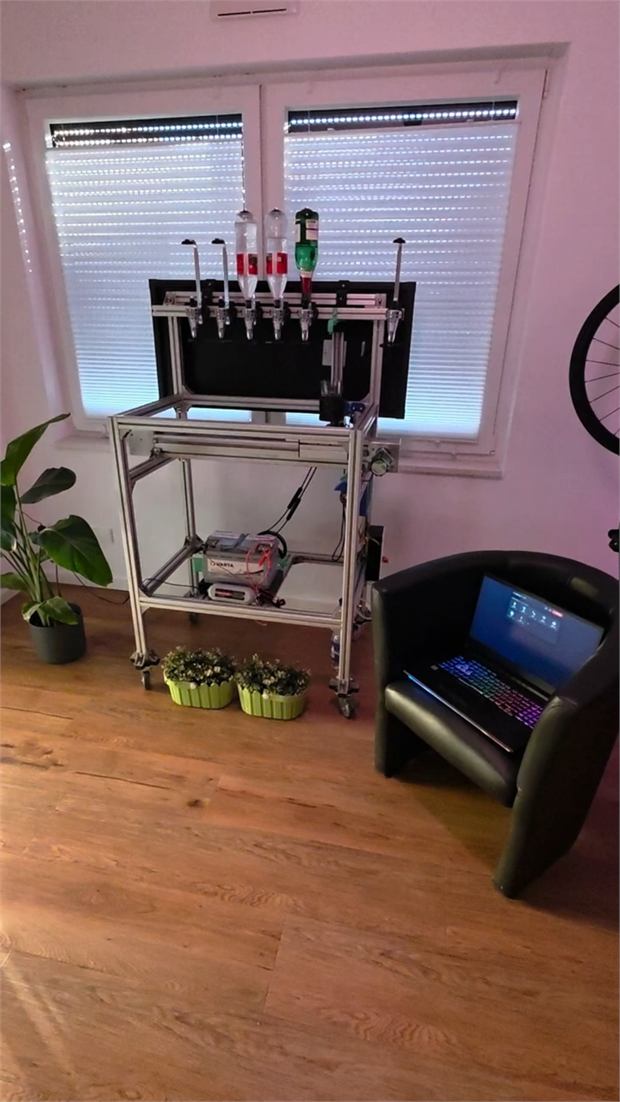

The machine as it actually runs: a frame of aluminium profiles, bottle holders with pumps, operated through a web interface over the local network. Build, control and recipe handling are on the project page.
The still images are served from this site, so nothing is requested from YouTube until you press a play button. After that, Google’s terms apply; details are in the privacy notice (German). The Reissdorf sign is a private replica for my own wall – it is not affiliated with the brewery, and the brand belongs to them.
The tools shown here are interactive reconstructions with made-up example data. If you are interested in the projects or a technical exchange, the best way to reach me is via LinkedIn.
